C-PR
C
sesaku

日研工作所-強力自鎖型銑刀刀柄C系列

開發40年,每日持續的研究
聽切削的聲音就可以了解!
重切削最適合刀把!
基本規格
BT30-C12- 55
-C16- 55
-C12- 55
-C20- 65 1, 75
-C25- 75 2, 80
-C32- 90 3,100
BT35-C12- 60
-C16- 60
-C20- 70
-C25- 75
-C32- 85
BT40-C12- 65, 90,120
-C16- 60, 90,120
-C20- 70, 90,105,120
-C25- 70, 90,120
-C32- 85,105,120
BT50-C12-105,135,165
-C16-105,135,165
-C20-105,135,165,180
-C25-105,135,165
-C32- 90,105,120,135,165
200,250,300,400,500
-C42- 95,105,120,135,165
200,250,300,400,500

商品介紹

日研切削工具的特別之處

一、材質的處理

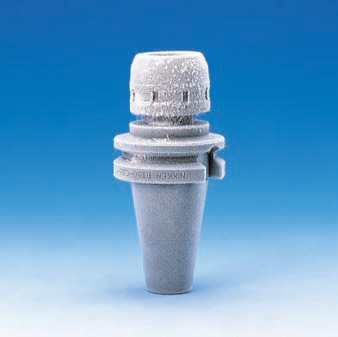

日研的所有工具是世界唯一經過滲氮焠火之後再做零下90度超低溫處理
來防止使用後變形,每一支日研生產的工具就算再看不見的材質處理上
都注入心血。

二、抓持力和耐久性

如圖顯示,日研在擁有專利的保持環中,放入了和他牌相比140%的滾針
另外材質也不是使用銅製而是特殊鋼材,絕對不變形。
在同樣的負荷情況下,滾針越多越不會傷到傳送面,能夠得到超強抓持力。

三、剛性和扭矩

內部有油槽,同時增加夾頭本體厚度,所以切削時不會有鬆動、震動
也因此加工時銑刀不會脫落順利切削。

日研的彈簧夾頭即使沾上油質,夾緊力也不會產生變化
如果是他牌沒有油槽的夾頭,一沾上油質就會滑動降低夾緊力。


四、剛性能力


五、端口夾緊力

端口鎖緊的力道是精密加工的必要條件
對於精加工要求鏡面和刀具耐性的需求來說
最重要的是:端口夾緊、剛性和震動精度
目前只有日研的強力自鎖刀柄能在離端口3mm的地方完全鎖緊

六、有定位環可以安心使用

                                   "無論是誰夾緊,力矩都穩定"


由於使用大量的滾針,以及經過日研特殊熱處理的特殊鋼材
所以就算使用4-5年之後,磨耗也在1-2μm。於是如圖所示
只要鎖緊到緊密結合那就意味著"可以切削、可以放心使用了"的意思

→操作沒有顧慮,生產才能順利

七、在日、美、德、法、義擁有最高的震動精度

只有日研的強力自鎖式刀柄做到嚴格遵守100mm的先端精度
保持在5μm(T,I,R)以內。(以C32型的場合)
